電線/電纜耐磨測試

　　Taber提供了多種不同測試方法用于電線、電纜等材料的耐磨測試。

　　Taber 刮擦磨損套件可配合Taber 5750線性磨耗儀測試電線、電纜等材料的耐刮擦性。該附件符合ISO 6722的測試要求，旨在評估用于公路車輛、尺寸小于6 mm2或更小的單芯電纜的耐磨性能。需要注意的時候樣品架支持的最大樣品直徑為6mm，測試時可使用0.25mm或0.45mm的刮擦頭進行測試。

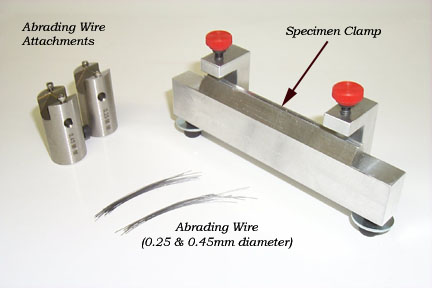

刮擦磨損套件

　　將長度約為1米的導線試樣，從一端移除約25毫米絕緣體的固定到“V形槽”夾具上，使刮擦頭垂直于樣品進行測試，測試刮擦頭以每分鐘55±5循環的頻率，沿樣品來回刮擦，移動距離為15mm。加上7N的負重砝碼以滿足測試要求(如果有需要，線性磨耗儀可以其他測試長度、速度和負載參數進行測試)。

　　磨耗測試進行到刮擦頭劃破表面為止，以劃破產品表層的往返次數作為結果評估標準。取決于材料特性，如：硬度、彈性形變和拉伸強度，刮擦頭沿樣品往復運動的時候通常會導致塑性位移或者移動。一旦研磨針與導體接觸，測試就會自動停止。結果報告為突破的周期。

　　研究表明，如果絕緣層較厚，則磨損一般不那么嚴重。這是因為刮針的接觸面積較大，因此施加在接觸區域中的應力減小。

線纜刮擦套件

　　為確定絕緣電纜上印刷標志的耐磨性能或測試刮擦試驗對于化學品的影響，Taber還提供了線纜刮擦測試套件。可與Taber 5900往復式耐磨試驗機配合使用。附件可固定1mm或者0.025英寸的摩擦頭，使摩擦頭垂直于測試樣品。固定夾具可在測試期間固定樣品。

　　Taber線纜刮擦套件可滿足IEC 60794-1-2測試方法的要求，該測試方法描述了光纖電纜上進行磨耗測試的方法。方法E2A描述了用于測量電纜保護層耐磨性能的測試方法。在測試方法以大約10mm的距離磨損電纜表面。頻率為55次/分鐘。方法E2B描述了測試電纜上標志耐磨性的方法。選項一使用1mm的刮擦頭用于壓花、壓痕等剛性標記。選項二用于其他類型的標記，使用羊毛氈在100mm長度的標記上進行摩擦，進行此項的測試，建議使用Taber CS-5增大橡皮擦。
